TB SPA 90/4 TL1615 OPTIBELT KOŁO PASOWE

Koło pasowe TB SPA 90/4 pod tuleję zaciskową 1615. Do montażu niezbędna jest tuleja 1615 o odpowiedniej średnicy wewnętrznej. Tuleję należy kupić oddzielnie, wystarczy w pasku wyszukiwania powyżej wpisać 1615/średnica wałka, np. dla tulei na wałek 40 mm wpisujemy "1615/40".

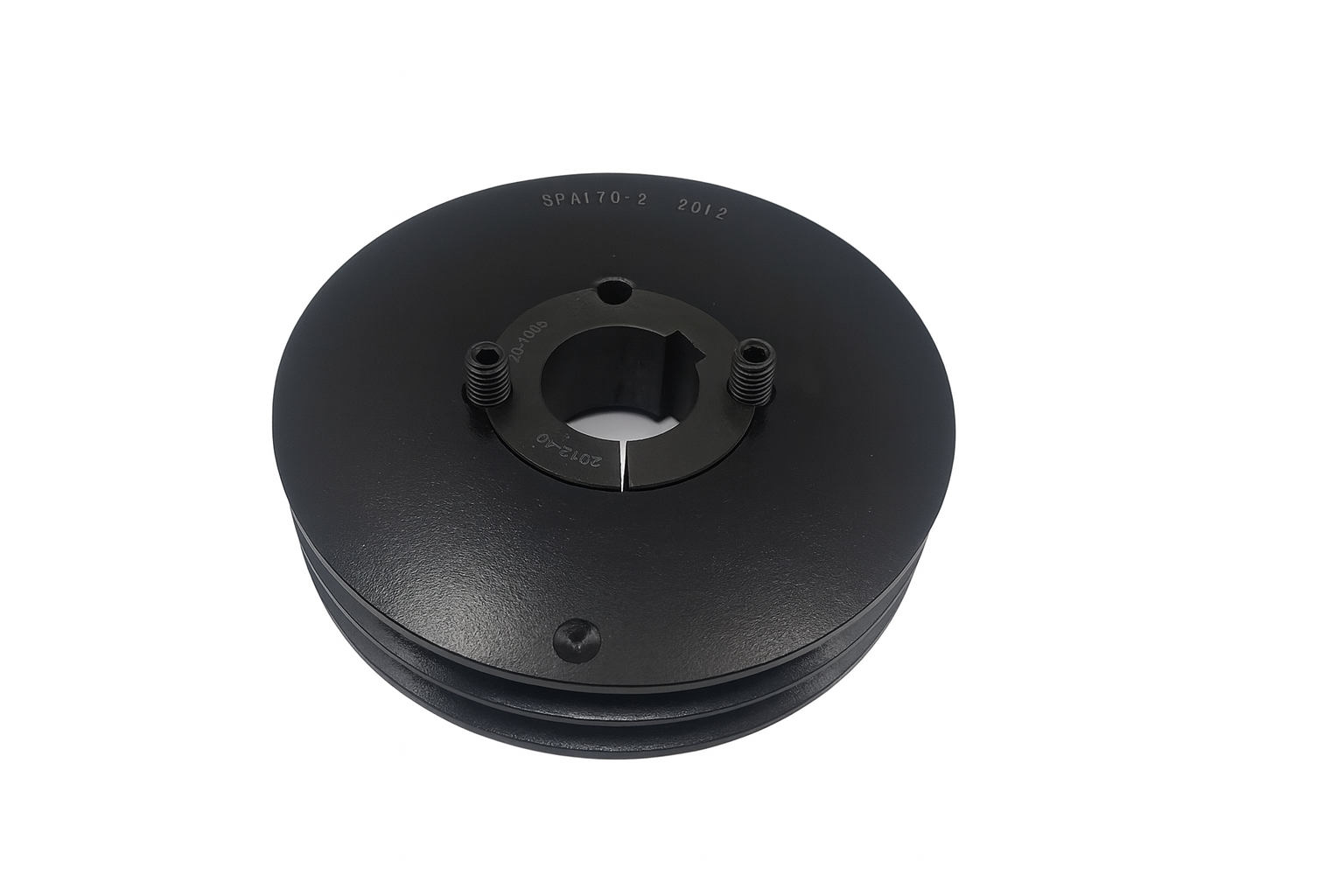

Zdjęcie ma charakter poglądowy, wszelkie dane techniczne dotyczące oferowanego przedmiotu znajdują się powyżej, a także w karcie katalogowej znajdującej się poniżej.

Koła pasowe stanowią nieodzowny element przeniesienia napędu. Dzięki zastosowaniu systemu montażu opartego o tuleje zaciskowe Taper Lock, możliwy jest ich prosty i szybki montaż oraz demontaż przy wykorzystaniu jedynie klucza imbusowego (sześciokątnego). Każda tuleja zaciskowa posiada znormalizowany kanał wpustowy, oraz odpowiednie śruby mocujące. Montaż koła pasowego przy użyciu tulei zaciskowej pozwala zachować idealne dopasowanie z wałem napędowym. Połączenie takie znajduje idealne zastosowanie zarówno w przemyśle, jak i maszynach rolniczych.

INSTRUKCJA MONTAŻU KOŁA Z TULEJĄ ZACISKOWĄ:

1. dokładnie oczyścić wał oraz koło pasowe z ewentualnych zanieczyszczeń,
2. umieścić tuleję zaciskową wewnątrz koła, zwracając uwagę, aby otwory z połową gwintu na kole pasowym umieścić naprzeciwko otworów gładkich w tulei,
3. lekko wkręcić dostępne w zestawie śruby - wkręcając je ręcznie w naprzeciwległe sobie otwory - trzeci otwór pozostaje wolny - on będzie służył jako ściągacz podczas ewentualnego demontażu koła
4. nasuń wał i dokręć naprzemiennie śruby mocujące, aż tuleja zaciśnie się na wale oraz w piaście koła.
5. po krótkiej eksploatacji sprawdź, czy nie jest konieczne ponowne dokręcenie śrub.

  Niemiecka firma OPTIBELT GmbH jest światowym liderem w produkcji pasów zębatych, klinowych oraz innych elementów przeniesienia mocy. Jej wyroby cechują się wysoką precyzją  wykonania oraz niezawodnością, pozwalającą zachować wydajność w wielu dziedzinach przemysłu.
